Оптичният оптичен кабел за кабел се отнася до два съединителя в двата края на влакнестия кабел, който се използва за постигане на връзка с оптичен път. Според носителя на влакно за пренос на влакна, те са разделени на едномодов влакнест пач кабел и мултимодален кабел за влакно. Сега нека научим за едномодовия кабел за влакнести влакна и какви са видовете еднорежимни пач кабели.
Какво е едномодов влакнест пач кабел?
Диаметърът на влакнестото ядро на едномодовия влакнест кабел е особено малък, само 8μm ~ 10μm. И има само един път за разпространение на светлината. Следователно, светлината може да се предава само по сърцевината на вала на оптичното влакно, като по този начин се избягва напълно загубата на дисперсия и светлинна енергия. Обикновено цветът на едномодов оптичен влакнест пластир е жълт, връзката глава и защитната втулка са сини, което обикновено се използва за предаване на дълги разстояния и мрежова връзка с голяма честотна лента.
WhatistheSingleModePatchCordTypes?
Видовете едномодов влакнест кабел могат да бъдат класифицирани според оптичните конектори, номера на сърцевината, кабелния материал, диаметъра на кабела, средата на използване и така нататък.
Видове пач корди с един режим чрез оптични конектори:
Съединителите от влакно Patch кабел се предлагат в LC / SC / ST / FC / MU / MTRJ / E2000 и други видове. Краищата могат да бъдат колокирани с един и същ конектор или могат да се комбинират с различни съединители, като LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т.н. |  |
Общи видове
|  |
 | 2.LC едномодов влакнест оптичен пач кабел: Малка правоъгълна свързваща глава, диаметър на сърцевината 1,25 мм, тя е направена от удобен модулен фиксатор (RJ) механизъм за заключване. lc влакно конектор pigtail най-използваните видове влакна за косички |

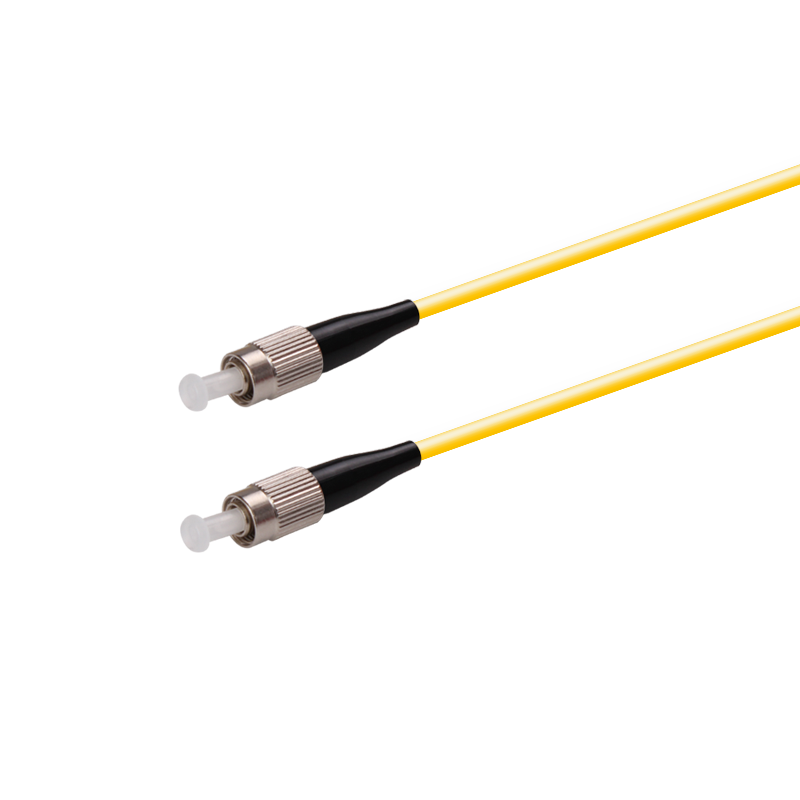

3.FC едномодов влакнест оптичен пач кабел: метална глава с ръкав, 2.5 мм диаметър на сърцевината. Режимът на закрепване е катарама с винтове. Обикновено се използва от страната на ODF (най-използваната на телената рамка) |  |
 | 4.St едномодов влакнест оптичен пач кабел: обикновено се използва в оптичната рамка за разпределение на влакното, черупката е кръгла, а начинът на закрепване е катарама с винт. (За връзки 10Base-F, конекторите обикновено са тип ST. Обикновено се използват в рамка за свързване на влакна) |
| 5.SC-LC едномодов влакнест оптичен пластир за кабел: Различната свързваща глава на влакнестия пач кабел позволява да бъде по-гъвкава във връзка с оптични дейности по пътя. |  |
Въз основа на типа полиране:
Той е разделен на APC, UPC и PC
APC: Зелена глава, вмъкването на края е наклонено, ъгълът на ъгъла е 30 градуса, а горната част е наклонена 8 ° ± 1 °
UPC / PC: Синя глава, поставяне на крайната страна е плоска
Загуба на връщане, както е посочено по-долу:
APC, UPC и PC полиране
SC / APC Едноредов оптичен патч кабел
Видове кабели за еднократен режим по капацитет на влакното:
Има симплексни, дуплексни, пакетни, лентови едноредови влакнести оптични лепенки
 |  |
| St Simplex Единичен режим оптичен патч кабел: | St Duplex Единичен режим оптичен пластирен кабел: |
Видове кабели за еднократен режим по кабелен материал и диаметър
Диаметърът на кабела на едномодовия оптичен патч кабел е 0.9mm, 2.0mm, 3.0mm. Според кабела за външната обвивка на кабела, той може да бъде разделен на обикновен тип, обикновен тип огнеупорен тип (PVC), тип без дим без халоген (LZSH), тип с ниско съдържание на дим без халоген, огнеупорен и т.н.
Въз основа на средата за използване:
Той може да се раздели на външен едномодовен оптичен пластир за кабел, вътрешен едномодов влакнест кръпка за кабел, амуриран едномодов влакнест оптичен пластир за кабел, водоустойчив едноредов оптичен пластир за кабел и така нататък.
Едномодовият оптичен пластирен кабел на theFOCC използва уникален процес на смилане, който осигурява отлични оптични характеристики и добра стабилност на продукта и гарантира дългосрочна безопасност и надеждност на продукта. Безплатна проба от едномодов оптичен пластир за кабел може да бъде предоставена за тестване.
Ако все още имате въпроси относно типовете кабели на единствен режим, моля, не се колебайте да се свържете с нас за повече обяснения. Благодаря.
