Нуждата от кабелни системи с висока плътност в центровете за данни нараства ежедневно. С навлизането на високоскоростни приложения като 40G, 100G и 400G Ethernet, центровете за данни трябва да бъдат оборудвани с най-новите и най-ефективни кабелни системи. MPO и MTP конекторите са двете най-популярни опции за кабелни системи с висока плътност. Изборът на подходящ съединител обаче може да бъде труден, особено ако не сте запознати с основните им разлики.
MPO означава мулти-фибърно натискане. Това е общ термин за всеки съединител, където повече от едно влакно е разположено в една накрайник. Първоначално това беше ограничено до 12 влакна на накрайник, но сега обхваща много влакна от 4 до 72.
MTP® е марка от US Conec®, която е семейство конектори MPO конектори.
Всички MPO конектори еднакви ли са?
Съществува международен стандарт на MSA за MPO конектори, който описва физическите и производителни характеристики.
Въпреки че има много компании, които произвеждат MPO конектори по този стандарт, разликата в производителността и дълголетието варира.
MTP® конекторът е един от по-скъпите налични MPO тип конектори. По-високата цена в сравнение с други MPO конектори идва от по-високите толеранси и специфичния дизайн, които също дават на MTP® по-високата производителност, която се поддържа.
MTP срещу MPO конектор: каква е разликата?
1. Щифтова скоба
MPO конекторите обикновено имат пластмасови щифтови скоби, които могат лесно да счупят щифтове при постоянно свързване на кабела, докато MTP конекторите имат метална щифтова скоба, за да осигурят плътно закопчаване на щифтовете и да намалят нежеланото счупване при свързване на конекторите. Овалната пружина се използва в MTP конектора за увеличаване на разстоянието между влакнеста лента и пружината, което може да предотврати повреда на влакнеста лента по време на поставяне. Дизайнът на MTP кабела, включващ вдлъбната щифтова скоба и овална пружина, осигурява плътно закрепване на пружината и по-голямо разстояние между пружината и лентовия кабел, намалявайки възможността от счупване на MTP кабела.

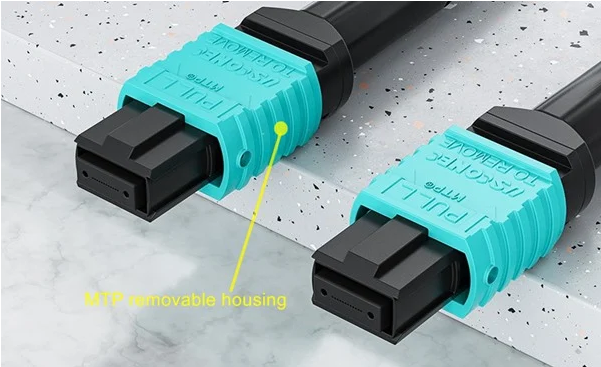

2. Подвижен външен корпус
Втората съществена разлика е корпусът на конектора. MTP използва подвижен корпус на конектора, докато общият MPO не гарантира подвижен корпус. Подвижният корпус осигурява някои предимства:
Преработете и полирайте повторно MT накрайника
Променете лесно пола след сглобяването или дори на полето
След сглобяването използвайте интерферометричен скенер, за да сканирате накрайника
3. Водещи щифтове
MTP и MPO конекторите използват различни направляващи щифтове. MPO използва водещи щифтове с форма на фаска, докато MTP използва елипсовидни водещи щифтове от неръждаема стомана. В сравнение с MPO, тези MTP щифтове с елипсовидна форма могат да осигурят по-добро насочване. Намалено количество отломки по крайната повърхност на зеницата или обвивката, така че MTP конекторът за оптични влакна е по-дълготраен, за да поддържа високоефективно предаване.
4. Плаваща ферула
Четвъртата разлика между MTP и MPO е плаващата ферула. MPO конекторите обикновено използват MT Ferrule, докато MTP конекторите го надграждат до плаваща ферула.
Плаващата накрайник е уникална характеристика на MTP конекторите, която предлага значителни предимства пред традиционните конектори. Плаващата накрайник се използва за подобряване на механичните характеристики на MTP кабел. Накрайникът може да плава вътре, за да поддържа физически контакт между чифтосана двойка при приложено натоварване. Това позволява на две свързани накрайници да поддържат физически контакт при приложено натоварване, което води до намалена загуба на вмъкване и подобрено подравняване.
Освен това, функцията на плаващата накрайник също помага да се предотврати натрупването на прах и други отпадъци върху крайната повърхност на накрайника, което в противен случай може да причини повреда или да намали производителността на конектора. Като цяло, функцията на плаващата накрайник е едно от критичните предимства на MTP конекторите, което ги прави предпочитан избор за кабелни системи с висока плътност в центрове за данни.
5. Вмъкване-загуба
Както беше обсъдено по-рано, разликите между MPO и MTP конекторите водят до различни нива на загуба при вмъкване. MTP конекторите обикновено имат по-ниски загуби при вмъкване от MPO конекторите. Например, MTP многомодовият конектор осигурява {{0}}.6dB максимална загуба при вмъкване, докато MPO осигурява 0,75dB максимална загуба при вмъкване.
Важно е да се отбележи, че докато разликата във вмъкнатите загуби между MTP и MPO конекторите може да изглежда малка, тя може да направи значителна разлика при високоскоростни приложения и приложения на дълги разстояния. Колкото по-ниска е загубата на вмъкване, толкова по-малко е влошаването на сигнала и по-добра е цялостната производителност на системата.
Често задавани въпроси за MTP срещу MPO
Въпрос: Какво е MTP Elite?
О: Версията MTP® Elite има намалени загуби при вмъкване в сравнение със стандартния MTP® конектор. Максималната загуба на вмъкване за кабелите с многомодови влакна е {{0}}.35dB, докато стандартният тип е 0.6 dB. Максималната загуба на вмъкване за кабелите с едномодови влакна е 0.35dB, докато стандартният тип е 0,75 dB.
Въпрос: Какво е MTP PRO конектор?
Конекторът MTP® PRO е най-новата плюс версия на US Conec MTP®. За разлика от стандартния MTP конектор, този конектор осигурява най-добрата полева гъвкавост, удобство и подобрена производителност. MTP PRO конекторът позволява бърза и лесна смяна на полярността, без да се премахва корпусът на конектора на място. Освен това, той също така осигурява удобна за полето конфигурация на щифтове, като същевременно запазва целостта на продукта.
Въпрос: MTP конекторът също ли е MPO конектор?
A: Да. Конекторът MTP® е високопроизводителен MPO конектор с подобрени механични и оптични характеристики. Трябва да се отбележи, че всички MTP® са MPO, но не всички MPO са MTP®. MTP конекторът е 100% взаимозаменяем с неговия общ продукт в стил MPO. Въпреки това, в приложения с висока производителност, MPO конектор не е оперативен равен на MTP.
В: Тъй като производителността на MTP кабела е по-добра, трябва ли винаги да го избирам?
О: Само понякога е необходимо. Когато избирате между тях, важно е да вземете предвид вашите специфични изисквания за приложение и бюджет. Например, MPO кабелът може да бъде по-рентабилен вариант, ако работите с ограничен бюджет. Освен това да предположим, че вашето приложение не изисква високоскоростно предаване или предаване на дълги разстояния. В този случай разликата във вмъкнатите загуби между двата конектора може да не е достатъчно значителна, за да оправдае допълнителните разходи за MTP кабела. Въпреки това, MTP кабелът би бил по-добрият избор, ако работите върху приложение за високоскоростно предаване на дълги разстояния, което изисква ниски загуби при вмъкване. Така че помислете за всички ваши специфични изисквания за приложение, бюджет и нужди от производителност, преди да вземете решение.
