Преглед на CWDM и DWDM Mux / Demux
Както всички знаем, WDM (мултиплексиране с дължина на вълната) е метод за мултиплексиране на редица оптични носещи сигнали върху едно оптично влакно чрез използване на различни дължини на вълните (цветове) на лазерна светлина. Тя дава възможност за двупосочна комуникация през една нишка влакно, както и умножаване на капацитета. В WDM система, мултиплексор (Mux) се използва в предавателя за присъединяване на няколко сигнала заедно, а демултиплексор (Demux) се използва на приемника за разделяне на сигналите на разстояние. Тази статия ще се фокусира върху CWDM & DWDM Mux / Demux.

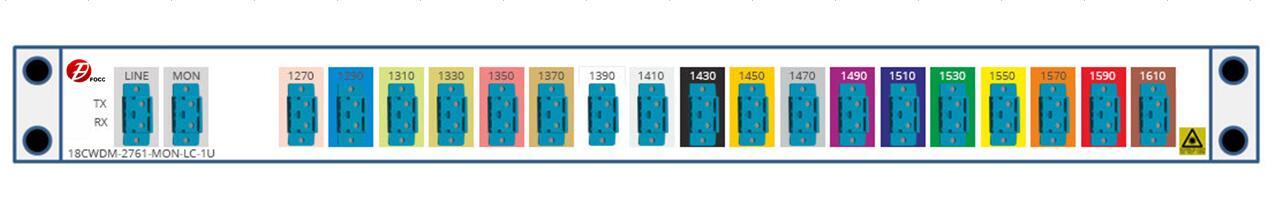

CWDM (мултиплексиране на груба дължина на вълната) е отличен избор за увеличаване на капацитета на честотната лента, като същевременно намалява разходите в комуникационни мрежи с малък обхват. CWDM Mux / Demux модулите са двупосочни пасивни оптични мултиплексори и демултиплексори, позволяващи на множество оптични сигнали с различна дължина на вълната да преминават през един оптичен нишка. Той може да комбинира до 18 сигнала с различна дължина на вълната от различни оптични влакна в едно оптично влакно или да разделя до 18 сигнала с различна дължина на вълната, идващи от едно оптично влакно до 18 отделни оптични влакна. Следващата снимка показва предния панел на 18 канала 1270-1610nm двойно влакно CWDM Mux Demux с порт за монитор.
Решението DWDM (мултиплексиране с делителна дължина на вълната) е предпочитаният вариант за предаване на дълги разстояния. Модулите DWDM Mux / Demux предоставят предимствата на DWDM технологията в напълно пасивно решение. Обикновено те се използват за предаване на дълги разстояния, където дължините на вълните са пакетирани плътно заедно в обхвата на C-честотните дължини на вълните, до 48 дължини на вълната в мрежата 100GHz (0.8nm) и 96 дължини на вълната в 50GHz мрежа (0.4nm). В момента най-често срещаната конфигурация на DWDM Mux / Demux е от 8 канала до 96 канала. Следващата снимка показва предния панел на 40 канала C21-C60 двоен влакно DWDM Mux Demux с порт за монитор и 1310nm порт, който е идеално подходящ за изисквания за добавяне / пускане с висока плътност в DWDM мрежите.
Разлика в цената - CWDM системата носи по-малко данни, но използваното за изпълнение окабеляване е по-евтино и по-малко сложно. Системата DWDM има много по-плътно окабеляване и може да носи значително по-голям обем данни, но това може да бъде ограничаващо разходите, особено когато има нужда от голямо количество кабели в приложение.
Разстояние на предаване —DWDM системата е проектирана за предаване на по-дълги разстояния, както е посочено по-горе. Те могат да предават повече данни през значително по-голям пробег на кабел с по-малко смущения в сравнение със сравнима CWDM система. Ако има нужда от предаване на данните в дълъг обхват, DWDM системата вероятно ще бъде най-добрата по отношение на функционалността на предаването на данни и по-малките смущения на по-големите разстояния, които дължините на вълната трябва да изминат.
Системата CWDM не може да предава на големи разстояния, тъй като дължините на вълните не се усилват и следователно CWDM е ограничена в своята функционалност на по-големи разстояния. Обикновено CWDM може да измине навсякъде до 160 мили (160 km), докато усилената DWDM система може да отиде много по-далеч, тъй като силата на сигнала се усилва периодично през целия цикъл. В резултат на допълнителните разходи, необходими за осигуряване на усилване на сигнала, решението CWDM е най-подходящо за кратки тиражи, които нямат критични данни за мисията.
Мултиплексирането дава възможност за гъвкав разтвор на влакна с висока плътност. Тя позволява увеличаване на използването на влакната чрез пренасяне на множество сигнали по отделна връзка с влакна, вместо да инвестира в повече влакна. Като професионален производител и доставчик в телекомуникационната индустрия, FOCC предлага пълна гама от CWDM & DWDM Mux / Demux. Нашите Mux / Demux модули са проектирани за най-добрите възможни нива на производителност, което спомага за разширяване на честотната лента на оптичните комуникационни мрежи с по-ниски загуби и по-голям капацитет на разстояние. Те са прозрачни за протокола и перфектно подхождат на различни приложения, като PDH, SDH / SONET, Fiber Channel и др. С различни варианти на жилища, крайните потребители могат лесно да добавят CWDM или DWDM възможности към своите съществуващи или нови мрежи. За повече подробности, моля посетете www.focc-fiber.com .
